Линия для розлива и купорки меда в стаканчики, стекло-банки (полуавтомат)

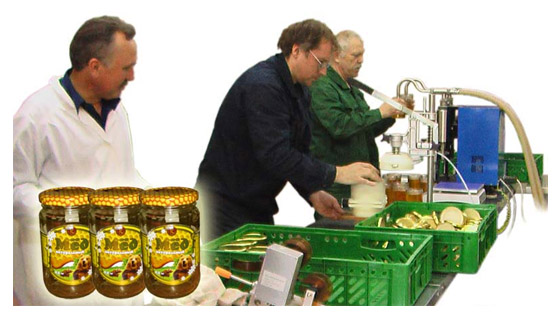

Готовое производство «Медофит+»
Для фасовки меда в стеклянные банки «Твист Офф»
Преимущества комплекта:
• Комплексное решение вопроса выпуска меда
(от составления Тех. Задания до монтажа производства с выпуском готовой партии продукта)
• Гибкость производства
(для организации производства подойдут уже имеющиеся площади)
• Модульность производства
(модульная структура позволяет с легкостью заменять добавлять любые элементы производства. Таким образом можно переходить на другой вид тары, увеличивать производительность, менять технологию и многое другое)
Технические характеристики
|
Производительность |
До 500 кг в смену |
|
Дозировка |
25 – 1000 мл. |
|
Обслуживающий персонал |
2 – 5 чел. (в зависимости от требуемой производительности) |
|
Для размещения готового производства необходимо 3 участка: • Подготовка (мойка) тары • Роспуск меда • Фасовка и упаковка меда |
6 – 10 м 2 6 – 12 м 2 18 – 20 м 2 |
|
Общая площадь производства (без учета складских помещений) |
40 м 2 |
|
Потребляемая мощность |
25 - 60 кВт |
|
|
|
Состав производства:
1. Роспуск меда
Комплект для роспуска (раскристаллизации) меда - КРМ-П состоит из 2-х тепловых воздушных пушек специально доработанных для обеспечения процесса роспуска меда. Комплект оборудования для роспуска меда устанавливается в отдельном теплоизолированном помещении вместе с флягами с нераспущенным медом. КРМ-П нагревает воздух в помещении до определенной температуры и поддерживает ее в течение времени, необходимого для полного роспуска меда. Мощность КРМ-П позволяет вести роспуск меда в 10 и более флягах.
2. Фасовка меда
Установка УД-2 предназначена для фасовки жидких и пастообразных продуктов
|
№ |
Наименование оборудования |
|
1. |
Роспуск (раскристаллизация) меда - КРМ-П |
|
2. |
Фасовка меда – УД-2 |
|
3. |
Подготовка тары - Стерилизатор банок |
|
4. |
Вакуумная укупорка банок крышками «Твист-Офф» - УУ-5 |
|
5. |
Нанесение самоклеящейся этикетки – ЭМ-4П_Мини * |
|
6. |
Групповая упаковка готовой продукции – УМ-3 |
|
7. |
Уничтожитель насекомых |
|
8. |
Бактерицидный рециркулятор |
|
9. |
Производственный стол |
|
10. |
Лоток пластиковый |
(в том числе меда), имеет электромеханический привод и способна сама осуществлять забор продукта из емкости. Все элементы установки контактирующие с продуктом выполнены из нержавеющей стали.
Дозируемый продукт поступает в цилиндры по гибким шлангам за счет всасывания из расходной емкости. Дозы выдаются автоматически с частотой до одного раза в шесть секунд. Тара (стаканчики, бутылки, банки и т.п.) устанавливается на позицию наполнения и убирается оператором вручную. Обслуживает установку один человек.
Установка может комплектоваться преобразователем частоты вращения двигателя ПЧ-1 или ПЧ-2 , который позволяет осуществлять плавную регулировку скорости дозирования.
Преимущества установки УД-2:
- Наличие 2х каналов дозирования.
(Это дает возможность оператору наполнять 2 единицы тары одновременно, что в два раза увеличивает производительность розлива)
- Установка является самовсасывающей.
(насос для подачи продукта в установку не нужен)
- Высокая точность дозирования и надежность работы.
- Простота обслуживания и эксплуатации.
- Обеспечение индивидуальных требований заказчика при заказе оборудования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Производительность, доз/час - с магнитным пускателем - с блоком ПЧ-2 |
1200 100 - 1200 |
|
Объем дозы, мл |
5 - 500 |
|
Погрешность дозы* % , не более |
1 |
|
Напряжение питания, В |
380 \ 220 (с блоком ПЧ-1) |
|
Потребляемая мощность, Вт |
270 |
|
Габариты, мм |
600?350?600 |
|
Масса, кг |
57 |
*При розливе горячих продуктов, а также продуктов, насыщенных воздухом более чем на 5% от объема, погрешность дозы определяется экспериментально.
3. Подготовка тары (стерилизация банок)
Установка стерилизации банок предназначена для термической обработки стеклянной тары СКО по ГОСТ 5717-81 паром. Может быть использован на предприятиях консервной промышленности и фермерских хозяйствах.
Преимущества установки :
- Простота обслуживания и эксплуатации.
- Компактность.
- Универсальность.
(может работать с различными диаметрами банок)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Диаметр, обрабатываемых банок, мм |
89-150 |
|
Количество одновременно обрабатываемых банок, шт |
15 |
|
Время обработки партии, мин |
3 |
|
Потребляемая мощность, к Вт |
12 |
|
Габариты, мм |
1300х790х1000 |
|
Масса, кг |
100 |

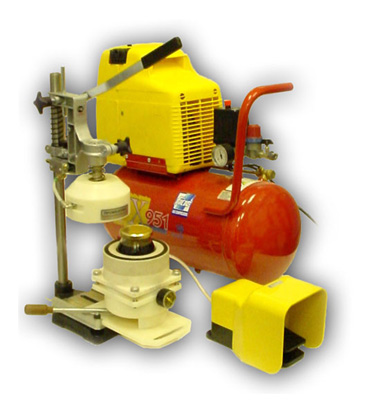

4. Укупорка стеклянных банок с крышками «Твист-Офф»
Установка УУ-5 предназначена для вакуумной укупорки банок крышками «Твист-Офф».
Устройство может комплектоваться сменными вкладышами к вакуумной камере для укупорки бутылок и банок разных размеров и конфигурации.
В процессе укупорки, оператор вручную устанавливает наполненную продуктом банку в вакуумную камеру и накрывает тару крышкой. Затем, опуская рычаг привода, герметизирует камеру, далее происходит вакуумация, после чего оператор поворотом горизонтального рычага производит укупорку тары. Степень разрежения в таре контролируется в процессе укупорки с помощью вакуумметра. После этого оператор открывает камеру и вынимает укупоренную банку.
Размеры тары и крышки оговариваются с заказчиком при оформлении заказа.
Преимущества установки УУ-5:
- Универсальность
(Установка может работать с ш ироким диапазоном банок и соответствующих им крышек )
- Простота обслуживания и эксплуатации.
- Обеспечение индивидуальных требований заказчика при заказе оборудования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Производительность, банок/час |
до 480 (1 оператор) |
|
Разрежение в вакуумной камере, бар |
от 0,2 до 0,7 |
|
Габаритные размеры (без компрессора), мм |
600?300?450 |
|
Масса (без компрессора), кг |
13 |
|
Электропитание |
220 В , 50 Гц , 0,3 кВт |
|
Потребление электроинергии при максимальной производительности, Вт/ч |
не более 300 |

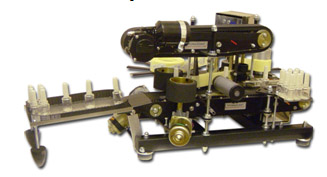

5. Этикетировочная машина для нанесения самоклеящихся этикеток
Малогабаритная, высокопроизводительная, многофункциональная этикетировочная машина модели ЭМ-4П_мини предназначена для автоматического нанесения одной самоклеящейся этикетки из рулона на плоскую, эллиптическую или цилиндрическую тару. Машина может наносить прозрачную и круговую этикетку.
Машина представляет собой настольное устройство и состоит из станины, на которой смонтированы: узел нанесения этикетки, блок управления, узел перемещения тары.
Машина может быть оснащена электромеханическим принтером ПЭШТ для нанесения переменной информации.
В процессе работы оператор подает тару на транспортер подачи тары. Дальнейшее перемещение тары и нанесение этикетки осуществляется автоматически. Имеется возможность регулировки положения этикетки на поверхности тары непосредственно в процессе работы.
Преимущества установки ЭМ-4П_Мини :
- Широкий диапазон видов тары
- Возможность нанесения круговой этикетки
- Возможность нанесения прозрачной этикетки
- Возможность оснащения электромеханическим принтером
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Режим поступательного движения тары |
|
|
Высота тары, мм |
от 10 до 330 |
|
Высота этикетки, мм |
от 10 до 160 |
|
Ширина этикетки, мм |
от 20 до 120 |
|
Производительность, шт./час. |
От 3000 до 7500 |
|
Режим вращательного движения цилиндрической тары |
|
|
Высота тары, мм |
от 10 до 250 |
|
Диаметр тары, мм |
от 25 до 75 |
|
Масса тары, кг |
до 0,3 |
|
Высота этикетки, мм |
от 10 до 70 (до 100 по заказу) |
|
Ширина этикетки, мм |
от 20 до 250 |
|
Производительность, шт./час. |
От 1000 до 4500 |
|
Посадочный/внешний диаметр бобины, мм |
70/300 |
|
Электропитание |
220 В , 100 Вт |
|
Габариты, мм |
720?(450-630)?430 |
|
Масса, кг |
до 45 |
Примечание: при небольшом объеме производства (до 600 банок в час) самоклеящиеся этикетки можно наносить вручную.
7. Уничтожитель насекомых
Принцип действия:
насекомые, привлеченные светом ультрафиолетовых ламп, попадают внутрь прибора на сетку с высоким напряжением (до 6500 Вольт), размещенную в пределах блока, где и происходит их мгновенная, а значит гуманная гибель. Мертвые насекомые падают в лоток, который находится внизу блока и затем легко удаляются.

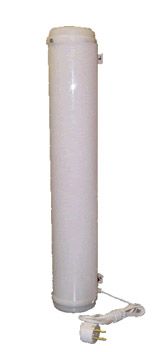

8. Бактерицидный рециркулятор воздуха
Предназначен для для обеззараживания воздуха в производственном помещении в присутствии людей.
Особенностью рециркулятора является - свечение люминофора под воздействием УФ-излучения, нанесенного на внутреннюю поверхность прозрачного защитного кожуха, что позволяет использовать рециркулятор в качестве источника света - светильника или информационного табло.
Основан на обеззараживании прокачиваемого воздуха вдоль безозоновой бактерицидной лампы низкого давления, дающей излучение с длиной волны 253,4 нм внутри кожуха облучателя. Конструкция облучателя обеспечивает защиту присутствующих в помещении людей от коротковолнового ультрафиолетового излучения. Монтируется облучатель, стандартным для светильников способом, на стене в горизонтальном, либо в вертикальном положении на высоте 1- 15 м от пола до нижней части корпуса
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Источник облучения и дезинфекции воздуха: безозоновая бактерицидная лампа PHILIPS TUV15W/G15T8 (возможна комплектация бактерицидной лампой альтернативного производителя с характеристиками не хуже фирмы PHILIPS)
- Производительность по потоку: не менее 30 м 3 /час
- Мощность облучателя: не более 60 ВА
- Удельный расход электроэнергии на обеззараживание 1 м 3 воздуха не превышает 0.001 КВА в час:
- Габаритные размеры облучателя: 90х90*600 мм
- Вес: не более 2 кг
- Напряжение и частота электропитания: 220*50 В*Гц
- Гарантийный срок – 12 месяцев
- Средний срок службы бактерицидной лампы: не более 8000 часов
- Средний срок эксплуатации облучателя: не менее 5 лет
9. Производственные столы
Стол имеет сборно-разборную конструкцию. Он состоит из столешницы, изготовленной из пищевой н/ж стали и каркаса, изготовленного из конструкционного профиля, покрытого порошковой краской. Столы укомплектованы решётчатой полкой, возможна комплектация сплошными полками из пищевой нержавеющей стали. Ножки стола снабжены регуляторами высоты, что позволяет устранять неровности пола. В изготовлении столешницы предусмотрены звукопоглощающие подкладки. В конструкции стола использованы элементы для придания устойчивости и предотвращения раскачивания во время эксплуатации. Универсальная конструкция позволяет легко производить сборку стола.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Габаритные размеры, мм |
1500 х 850 х 600 |
|
Материал столешницы |
Нерж. Ст. |

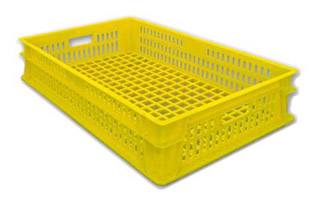

10. Лоток пластиковый
Предназначен для транспортировки пустой тары, крышек, банок с готовой продукцией и т.п. внутри цеха. Лотки выполнены из пластика, что обеспечивает их легкость и прочность, а так же позволяет мыть лотки водой или дез. раствором.
